Bomba de agua de micro diafragma
Bomba de agua de micro diafragma OEM para transferencia de líquido compacta
Pinmotor suministra bombas de agua de microdiafragma para dispositivos OEM compactos que necesitan una transferencia de líquido estable, un rendimiento autocebante y una adaptación de alimentación de CC. Estas bombas se utilizan en máquinas de café, dispensadores de agua, dispositivos de limpieza, sistemas de nebulización, productos de cuidado personal y pequeños módulos de control de fluidos.
Solicitar recomendación de bomba

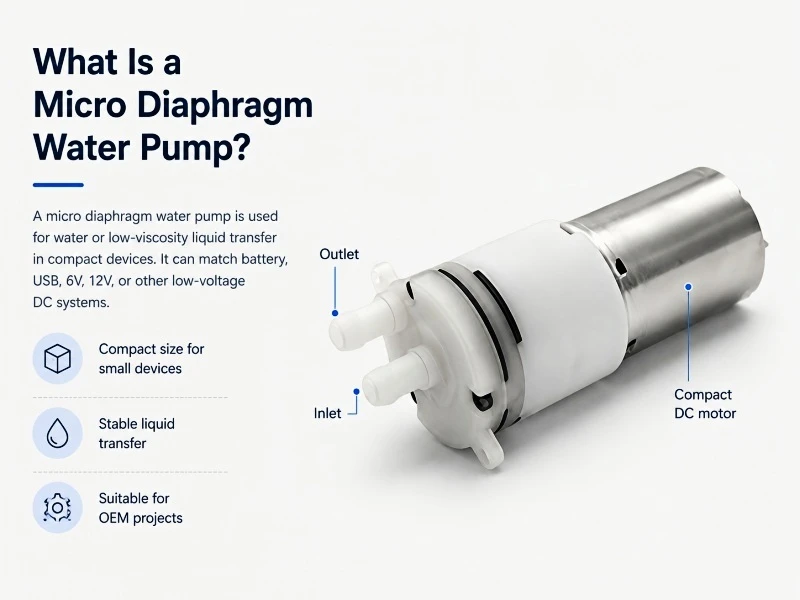

¿Qué es una bomba de agua de microdiafragma?
Una bomba de agua de microdiafragma es una bomba de CC compacta que mueve agua o líquido de baja-viscosidad a través de una cámara de bomba sellada mediante el uso de un diafragma flexible y válvulas uni-direccionales.Se utiliza en dispositivos pequeños que necesitan transferencia de líquido controlada, capacidad de autocebado, flujo estable e instalación compacta.
Construido para transferencia de líquidos controlada
Una bomba de agua de microdiafragma se utiliza principalmente para mover pequeños volúmenes de agua o líquidos de baja-viscosidad dentro de productos compactos. Puede extraer líquido de un tanque, empujarlo a través de tubos y soportar un suministro estable de líquido en un espacio interno limitado.
Extraer líquido de un tanque
Se utiliza cuando el tanque de agua está colocado debajo o lejos de la bomba. Durante las pruebas se debe comprobar la capacidad de autocebado y la altura de succión.
Empujar agua a través de la tubería
Se utiliza cuando el líquido necesita pasar a través de un tubo, boquilla, calentador, cabezal rociador o salida dispensadora. La presión y la resistencia de la tubería afectan el flujo final.
Adaptarse a diseños de productos compactos
Se utiliza en dispositivos con espacio limitado alrededor del tanque, PCB, batería, carcasa y ruta de tubería. El tamaño de la bomba y la dirección de la boquilla deben coincidir con la estructura final.
Coincidencia de la ruta del agua antes de la selección de la bomba
Para proyectos de bombas de agua, la bomba debe revisarse junto con el recorrido completo del líquido. Un modelo adecuado depende de la posición del tanque, la longitud del tubo, la estructura de salida, la resistencia del líquido y el tiempo de trabajo.
| Factor de ruta del agua | Qué comprobar | Por qué es importante |
|---|---|---|
| Posición del tanque | Tanque encima, debajo o al lado de la bomba | Afecta al rendimiento de inicio y autocebado- |
| Longitud del tubo | Ruta en metro corto o en metro largo | Los tubos más largos pueden reducir el flujo y aumentar la resistencia. |
| Diámetro interior del tubo | Tamaño del tubo y ajuste de estanqueidad. | Afecta el sellado y la salida de líquido. |
| Estructura de salida | Boquilla, cabezal rociador, calentador o dispensador | Diferentes salidas necesitan diferentes niveles de presión |
| Dirección de instalación | Montaje horizontal, vertical o en ángulo | Afecta el ajuste del espacio y la disposición de los tubos. |
| tiempo de trabajo | Ráfagas cortas o ciclos repetidos | Afecta el aumento de temperatura y la vida útil. |
Datos clave para confirmar antes del muestreo
Antes de elegir una bomba de agua de microdiafragma, se deben confirmar los datos básicos de funcionamiento. Esto ayuda a reducir las discrepancias en las muestras y evita cambios repetidos durante las pruebas del dispositivo.
| Información requerida | Ejemplo |
|---|---|
| Tipo de líquido | Agua, líquido aromático, líquido de limpieza u otro líquido de baja-viscosidad |
| Voltaje | 3V, 3,7V, 5V, 6V, 12V o personalizado |
| Tasa de flujo objetivo | Requerido ml/min o L/min |
| Requisito de presión | Transferencia, pulverización, limpieza o dispensación normales |
| Altura de succión | Distancia del tanque a la bomba |
| Tamaño del tubo | Diámetro interior, diámetro exterior y tipo de conector. |
| Límite de ruido | Se utiliza en dispositivos domésticos, de belleza, médicos o de uso-silencioso |
| Ciclo de trabajo | Segundos o minutos por operación |
|
Espacio de instalación |
Longitud, ancho, altura y dirección de la boquilla de la bomba |
Envíe los datos de funcionamiento de su bomba antes del muestreo.
Pinmotor puede ayudarle a comprobar si la microbomba de agua seleccionada se ajusta al diseño de su dispositivo.Enviar requisitos de bomba
Pinmotor puede ayudarle a comprobar si la microbomba de agua seleccionada se ajusta al diseño de su dispositivo.Enviar requisitos de bomba
¿Dónde se utilizan las bombas de agua de microdiafragma?
Las bombas de agua de microdiafragma son adecuadas para productos pequeños que necesitan un movimiento controlado del líquido. Los principales puntos de selección no son los mismos en todas las aplicaciones, por lo que la bomba debe adaptarse de acuerdo con la estructura real del dispositivo.
Cafeteras y Dispensadores de Agua
Se utiliza para mover agua desde el tanque a la estructura de preparación, calentamiento o dispensación. La bomba debe coincidir con el caudal, la presión del agua, la altura del autocebado, el tamaño de la tubería y el ruido de trabajo.
Herramientas de limpieza y pulverización
Se utiliza en herramientas de limpieza compactas, pequeños módulos de pulverización y sistemas de salida de líquidos. Durante la prueba se deben verificar la presión, la resistencia de salida, la longitud del tubo y el ciclo de trabajo.
Dispositivos de nebulización y cuidado personal
Se utiliza en dispositivos nebulizadores para el cuidado de la piel, dispensadores de perfume, herramientas de pulverización de limpieza y dispositivos líquidos portátiles. Generalmente son importantes el tamaño pequeño, el control de flujo bajo, el sellado y la energía de la batería.
Hogar inteligente y pequeños electrodomésticos
Se utiliza en humidificadores, dispensadores de agua para mascotas, fabricadores de hielo y sistemas automáticos de suministro de líquidos. La bomba debe adaptarse a la posición del tanque, el tablero de control, la ruta de la tubería y la carcasa del producto.
¿Qué probar en el dispositivo final?
Una bomba de agua de micromembrana debe probarse dentro del dispositivo final, no sólo en un banco de pruebas. El resultado real puede cambiar después de conectar la bomba al tanque, tubo, válvula, boquilla, calentador o tablero de control.
| Artículo de prueba | Qué comprobar |
|---|---|
| Salida de flujo | Si la salida final de agua cumple con los requisitos del dispositivo |
| Auto-cebado | Si la bomba puede extraer líquido de la posición del tanque |
| Caza de focas | Si el tubo, el conector y la cámara tienen fugas |
| Ruido | Si el nivel de sonido es aceptable dentro de la carcasa del producto |
| Aumento de temperatura | Si el motor permanece estable durante el funcionamiento repetido |
| Ajuste de instalación | Si la bomba interfiere con la carcasa, la PCB, la batería o el tanque |
¿Probando un nuevo dispositivo líquido?
Comparta el diseño de su ruta de agua con Pinmotor antes de confirmar el modelo de bomba.
Obtenga soporte para pruebas de muestra
Opciones personalizadas para proyectos de microbombas de agua
Para proyectos OEM, Pinmotor puede ajustar o combinar los detalles de la bomba según la estructura del dispositivo y la ruta del líquido.
Coincidencia de voltaje
Coincidencia de flujo y presión
Dirección de la boquilla
Conector de tubo
Longitud del cable
Estructura de montaje
control de ruido
Pruebas de muestra
Soporte de fábrica para la producción de microbombas de agua
Pinmotor respalda proyectos de microbombas de agua, desde la selección de muestras hasta la producción por lotes. Nuestra fábrica ayuda a los clientes a verificar el rendimiento de la bomba, el ajuste de la ruta del líquido, la consistencia de la producción y los requisitos de suministro a largo plazo-.
Selección de muestra
Seleccione muestras de bombas según el voltaje, el caudal, la presión, el tipo de líquido y el diseño del dispositivo.
Producción por lotes
Respalde la producción repetida con control de procesos, inspección y seguimiento de proyectos-.
Comunicación OEM
Confirme los requisitos de tubería, conector, longitud del cable, dirección de instalación, embalaje y entrega antes de la producción.
Soporte de calidad y cumplimiento
Sistema de Calidad IATF 16949
Gestión de producción ISO 9001
Cumplimiento de materiales RoHS
Pinmotor sigue una gestión estructurada de calidad y cumplimiento en la producción de microbombas, motores y válvulas solenoides. Nuestros documentos de cumplimiento incluyen conformidad CE EMC, certificación del sistema de calidad IATF 16949, gestión de producción ISO 9001 y cumplimiento de materiales RoHS. Estos registros respaldan a los clientes OEM que necesitan una producción por lotes estable, procesos de fabricación controlados y documentación lista para exportar-productos electromecánicos compactos.
P: ¿Qué información debo proporcionar antes de solicitar una muestra?
R: Proporcione el tipo de líquido, el voltaje, el caudal objetivo, el requisito de presión, la posición del tanque, el tamaño de la tubería, el espacio de instalación, el ciclo de trabajo y la cantidad estimada del pedido.
P: ¿Esta bomba es adecuada para funcionamiento continuo?
R: Depende del modelo de bomba y de las condiciones de trabajo. Para un uso repetido o prolongado-se deben confirmar los requisitos de tiempo de trabajo, tiempo de descanso, aumento de temperatura y prueba de vida útil.
Como uno de los principales fabricantes y proveedores de bombas de agua con microdiafragma en China, también aceptamos pedidos personalizados. No dude en vender al por mayor una bomba de agua de micro diafragma de alta calidad aquí desde nuestra fábrica. Bienvenido a ver nuestro sitio web para obtener más información.
